汽车零部件环形装配

HepcoMotion - 汽车零部件环形装配

手动装配,操作工人经常需要把产品在夹具上固定住,并装入零件。

这个应用是一个汽车零件工厂中的应用,需要把放置在线体周围的很多料箱中的塑料零件,进行安装。夹具需要能够在各个工位之间进行流转。运动需要为低摩擦平滑运动,以防止别住导致的伤害。

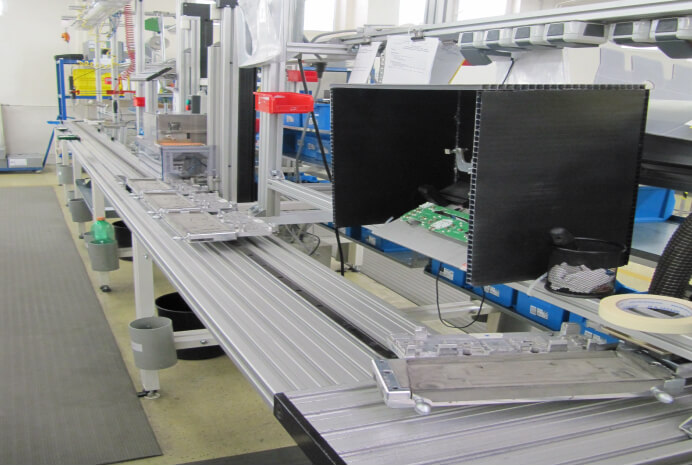

HepcoMotion - 汽车零部件环形装配

解决方案

规格25的矩形循环导轨系统,3米长,1.5米宽,料箱围绕着布置,一共6个滑座。环形导轨系统通过T型导条,固定在铝型材上。滑座上安装有夹具,可根据具体安装工序要求安装相应的夹具。

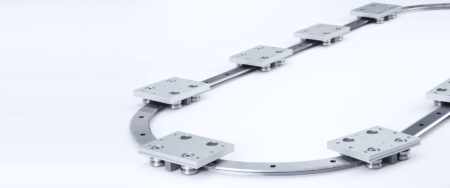

PRT2 Curved Rail Track Conveyor System Close Up

供应产品

TNS25环形导轨:3000mm x 2 + 1500mm x 2 + 4段90度弧形导轨TR25-351. 6个在FCC25351标准滑座基础上进行修改的定制滑座,适合夹具的安装。

效果

简易的解决方案,很好地演示了PRT2产品即使应用在手动环形线中,依然具有很好的效果。很低的摩擦力,操作工作可很容易用手推动滑座,而不会受到由于别住产生的伤害。
