食品加工行业的XZ切割系统

HepcoMotion - 食品加工行业的XZ切割系统

这家德国食品机械制造商,供应给沙特阿拉伯地区的设备上,需要带有坚固的XZ切割系统,用来把蛋糕切成条状,需要24小时不停运转。

冷冻的蛋糕要求采用超声波切割方式,并能够每分钟完成30次的1.5 x 0.5m行程。要点在于设备需能够每天24小时,每周7天,高强度地工作。

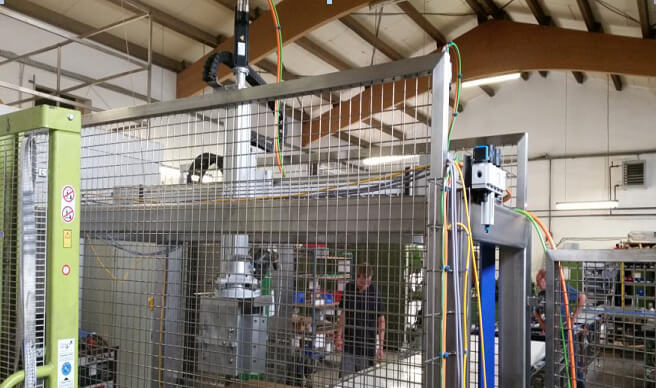

HepcoMotion - 食品加工行业的XZ切割系统

解决方案

X轴,选用了具有防腐蚀特性的DLS5直线模组,行程为1.5米。由于靠近加工食品,选用了食品等级润滑油。为了安装Z轴,并刚性,300毫米长X宽的的板子安装到DLS5的滑座上。Z轴具有较高的垂直方向的精度要求,选用了丝杠驱动直线模组SDM,超声波切割头安装在模组的底部。所有的直线模组都配有根据客户的伺服马达的尺寸进行设计的安装法兰。整套系统是安装在钢架构上的。

供应产品

一套直线模组CRDLS5 – L2030 F.O.R,带食品等级润滑油脂, 过渡板300 x 300 x 15mm。一套丝杠传动直线模组SDM 30-100 L775 2005 B2. 两套模组都配MCK电机连接安装法兰。

效果

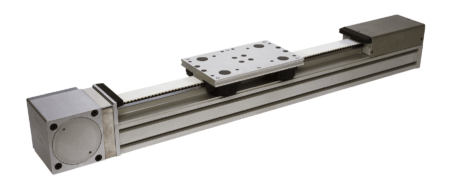

DLS5 Belt Driven Linear Actuator Side View

DLS5直线模组为宽截面,具有足够的刚性来支持Z轴,而不需要额外的支撑。DLS5的垂直安装方式,V型轴承的径向承受了大部分的力,直线模组的承载能力得到了充分的利用。垂直方向的全密闭式丝杆SDM模组,符合食品加工行业对清洁的要求,并切割头的准确定位。进行选型的时候,考虑到需要所有的模组在设备的生命周期里只需要少程度的保养工作。
