用于全自动拧螺丝机上的精确、稳定的执行器

HepcoMotion - 用于全自动拧螺丝机上的精确、稳定的执行器

AVK塑料公司是一家位于荷兰的合成表面箱盒和托盘制造商,准确度、可重复性和稳定性曾经是其对用于全自动拧螺丝机上的执行器的关键性能要求。之前他们的执行器无法提供所需的高度稳定性,导致他们需要找到替代产品,因此他们的目光投向了海普克。

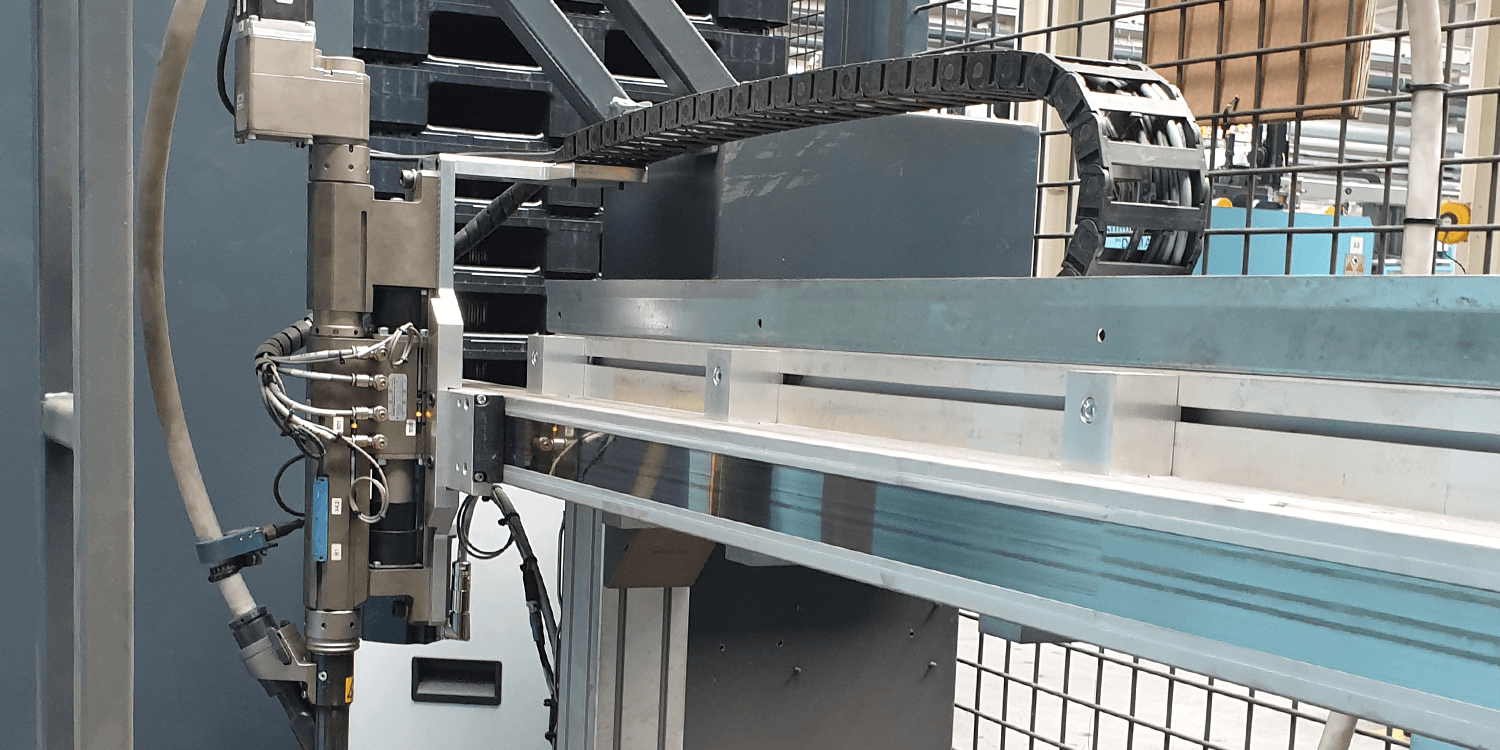

作为系统的核心部分,执行器负责水平移动自动螺丝刀,以便将3个螺丝(间隔300毫米)固定到托盘上。精度和可重复性是这里的关键,因为螺丝刀需要精确对准,以便将螺丝钉固定在螺丝孔中。此外,由于精度和准确性的要求,该装置还需要具有高度稳定性。

公司的技术服务工程师尤尔克·弗里希(Hylke Vlieg)先生解释说:“我们以前使用的执行器,很快就在小车上出现了间隙,精确度没有得到提高。” 14个月后,执行器出现了故障,研究之后公司用海普克的SBD皮带驱动执行器取而代之,技术要求得到了很好的满足。

基于滚珠导轨技术,SBD滑座是预加载的,目的是消除间隙、为此类精密应用提供高刚性。正如AVK塑料公司在以前的系统中所经历的那样,滑座底板的任何移动都会影响到螺丝刀的精度、从而导致该拧紧过程失效;因此,海普克的SBD所提供的这种抗移动性对AVK塑料公司来说是最为重要的。

SBD是一个零间隙系统,它确保了出色的位置精度和可重复性,这是该应用的基本要求,其精度要求为0.1mm。 它可以每周7天、每天24小时运行,是一个高负荷的应用,客户要求的使用寿命为5年,海普克很自信能够满足这一要求。

SBD Belt Driven Linear Actuator

自动拧螺丝机极其配套设备非常重,有18公斤有效载荷。SBD很适合这种情况,在负载能力和寿命方面比其它同等大小的执行器有更高的性能水平。

框架采用海普克的MCS铝型材,SBD由一个伺服电机和能量链条提供动力。目前该系统已经无故障使用了10个多月,唯一需要的维护是定期向再循环块喷一点油脂。

“我对这个系统的稳定性和准确性非常满意,并且它基本上也不需要什么维护”

Mr Hylke Vlieg 技术服务工程师
