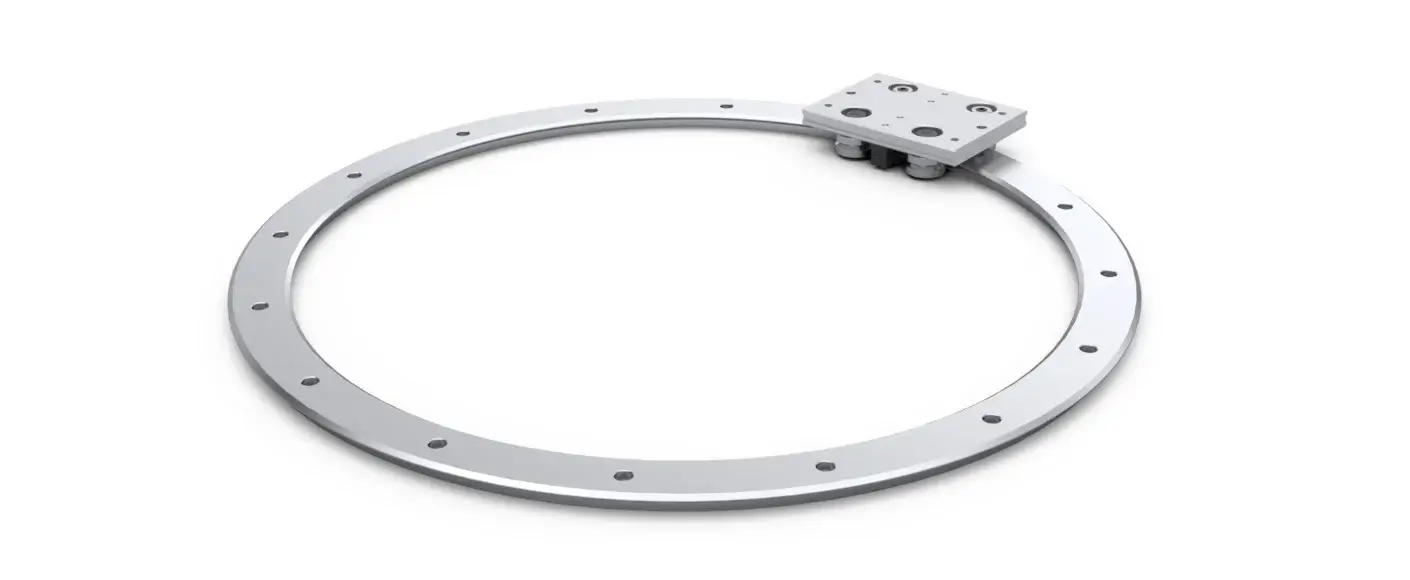

下载您的 PRT2 环形导轨和环形轨段 CAD模型
环形导轨和环形轨段在360°或分段运动中提供精确的外周引导，为回转支承或转台提供有效的替代方案。
完美的旋转应用 – 包括圆筒检查或管道检查、扫描、或任何需要围绕圆形物体进行精确、准确外周引导的应用。
回转支承的替代方案 – 由于准备工作较少、安装时间较短、维护工作减少，PRT2是回转支承的最佳替代方案。

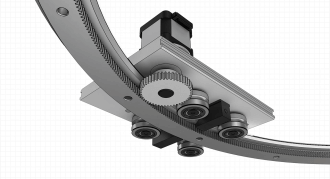

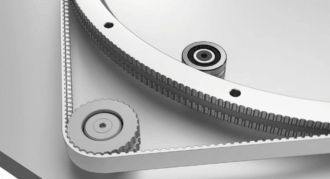

易于驱动 – PRT2有一个集成的齿条和小齿轮驱动或正时皮带，无需额外的驱动部件。
效率高 – 与回转支承相比，采用海普克的V型轴承的滑座运行更平稳，需要的驱动力更小。
任何尺寸 – 标准的环轨直径可从93毫米到1.8米，更大直径和非标准直径的环轨可以定制，以满足不同应用的需要。
适用于任何环境t – 标准配置中有不锈钢环轨可选，并可辅以真空轴承或极端温度轴承。 受益于 V型导轨技术, PRT2在恶劣环境下也能运行良好。

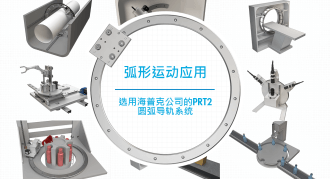

- 使用环形轨段可以进行弧形狀运动 ——在两个系统X和Y上实现节约
- 环轨可以在任何方向上运行
- 由于可调节的偏心轴承，可实现零间隙和可定义的预载
- V形边缘和集成一体的支架可以装在内部、外部的或内外兼有
- 轴承在内部得到终身润滑，可提供金属防护罩以实现低摩擦运行，或配备丁腈密封以防止颗粒物的进入
- 工具、布线或其他服务等的额外设备可以安放在系统内来节省宝贵的地面空间。
- 有特殊的食品润滑剂和高温润滑脂可供选择
- 对于任何尺寸方面的要求，海普克的大直径环形导轨、轨段和轨道系统可以制造成任何直径，没有上限。
CAD图纸
轴承尺寸及其承载能力
本概览图根据不同应用类型，列出了可供货的轴承尺寸及其对应的负载能力。
