下载您的 GV3–线性引导和传动系统 CAD模型

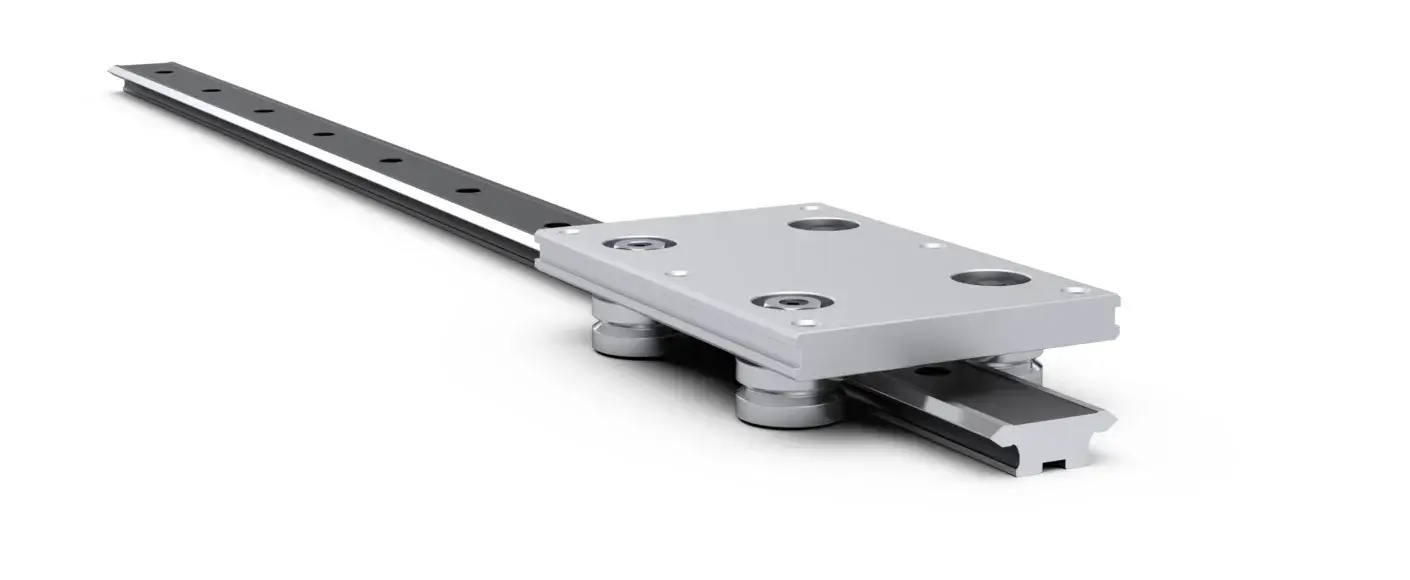

一种用途广泛、可靠且耐磨的线性运动系统，旨在为各种自动化和线性应用提供服务。

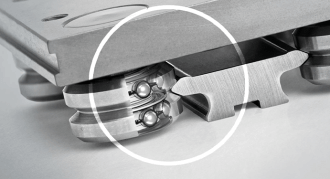

平滑、快速、可靠 – 采用 V型导轨技术, GV3系统寿命长，维护成本低，生产效率高，节省时间和资金。
一个“安装即放心”的解决方案 – 优质材料、硬化V形面和内部终身润滑的轴承确保了系统只需很少的维护。

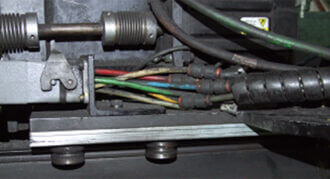

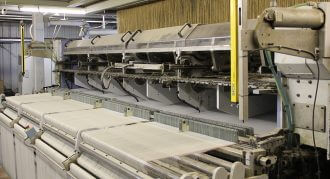

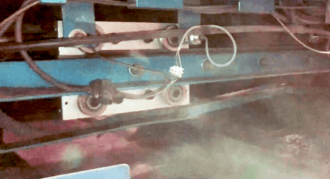

适用于具有挑战性的环境 – 独特的刮擦动作可排除碎屑，保持机器的可靠运动。
选择和灵活性 – GV3可作为组装单元或单个组件提供。
调整而不需要更换 – 线性轴承可以调整而不是更换，从而降低维护成本。
- GV3是可用的最安静和最快的线性系统之一，提供高达10米/秒的速度，并允许更高的产出。
- GV3可以在任何平面或方向上运行，允许在机器结构中不受限制地使用。
- 载荷可从滑座顶部、底部或两侧径向或轴向施加。
- 如果需要，GV3可以在没有润滑的情况下运行。
- 有12中标准尺寸的导轨，可选择单沿或双沿，平导轨或带台阶的导轨以简化安装
- 导轨有三种不同的精度等级，允许在有限的预算内打造出性能最佳的理想系统。
- 双列轴承提供了一定程度的适应性，便于安装和平稳运行，双列轴承最大限度地提高了径向和轴向容量
产品组件
CAD图纸
轴承尺寸及其承载能力
本概览图根据不同应用类型，列出了可供货的轴承尺寸及其对应的负载能力。
